K 시리즈 풋 장착형 중공축 스파이럴 베벨 기어 감속기: 전체 산업 가이드

I. 소개: K 시리즈 발 장착형 중공축 스파이럴 베벨 기어 감속기란 무엇입니까?

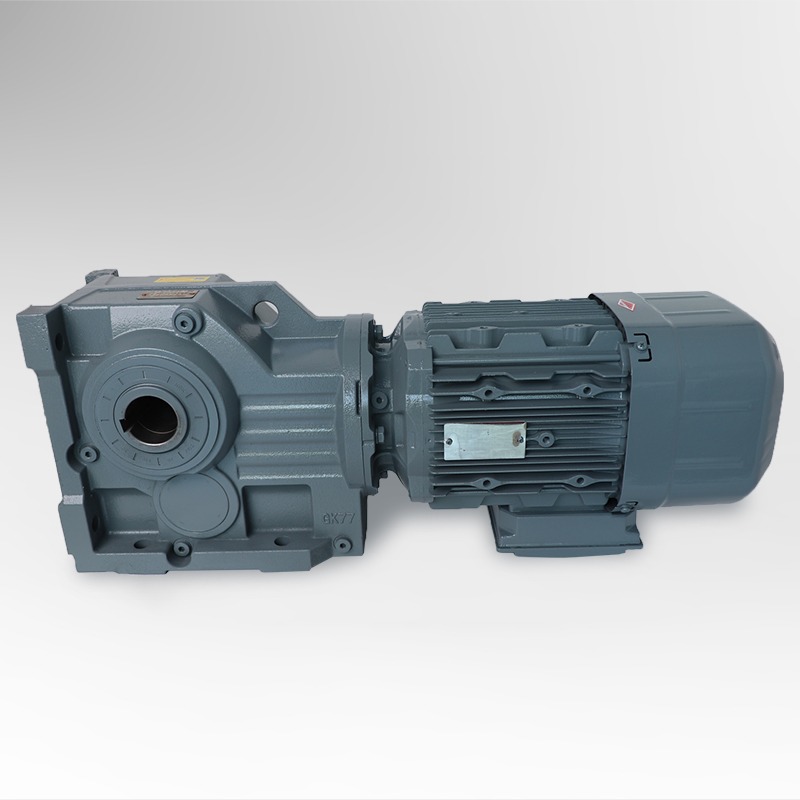

에이 K 시리즈 발 장착형 중공 축 나선형 베벨 기어 감속기 모터 속도를 제어된 토크 출력으로 효율적으로 변환하도록 설계된 일종의 산업용 변속기 장치입니다. 의 장점을 결합한 것입니다. 나선형 베벨 기어 , 발 장착 설치 , 그리고 중공축 구조 동력 전달 시스템을 위한 작고 안정적인 고성능 기계 솔루션을 만드는 것입니다.

에이t its core, this gear reducer operates by using a 나선형 베벨 기어 쌍 부드럽고 조용한 움직임을 유지하면서 회전 방향(일반적으로 90도)을 변경합니다. 는 나선형 베벨 디자인 기어 톱니 전체에 탁월한 하중 분산을 보장하여 기존 직선형 기어에 비해 진동과 소음을 줄입니다. 이로 인해 감속기는 안정성과 효율성이 필수적인 연속 작업 응용 분야에 매우 적합합니다.

는 발 장착형 구성 감속기를 견고한 베이스나 기계 프레임에 단단히 고정할 수 있어 작동 중 정확한 정렬과 진동 최소화가 보장됩니다. 이 기능은 또한 설치 및 유지 관리를 단순화하므로 컨베이어 시스템, 자재 취급 및 자동화 기계에서 선호되는 선택입니다.

에이nother key feature is the 중공축 출력 설계 , 샤프트나 커플링과 같은 구동 부품을 직접 장착할 수 있습니다. 이는 설치 공간을 절약할 뿐만 아니라 추가 커넥터가 필요하지 않아 기계적 복잡성도 줄여줍니다. 그 결과 에너지 효율성과 기계적 신뢰성이 향상된 더욱 컴팩트한 시스템이 탄생했습니다.

요약하면, K 시리즈 발 장착형 중공 축 나선형 베벨 기어 감속기 현대 기계 공학의 필수 구성 요소로, 힘, 정밀도 및 내구성의 균형을 제공합니다. 베벨 기어링과 공간 절약형 설계의 지능적인 결합으로 부드러운 토크 전달과 장기적인 작동 안정성이 요구되는 산업에서 초석이 됩니다.

II. 구조 설계 및 작동 원리

1. 핵심 구성요소

2. 작동 원리

• 입력 단계 – 모터는 입력 샤프트 또는 플랜지 연결을 통해 감속기로 회전 동력을 전달합니다.
• 베벨 기어 상호 작용 – 입력 샤프트는 나선형 베벨 기어 쌍 , 일반적으로 직각으로 동작 방향을 변경합니다.
• 토크 증폭 – 입력 기어 직경과 출력 기어 직경의 비율에 따라 감속비가 결정되어 고속 입력을 저속, 고토크 출력으로 변환합니다.
• 중공축을 통한 출력 – 최종 토크는 다음을 통해 구동 장비에 직접 전달됩니다. 중공축 , 정확한 토크 전달과 단순화된 커플링을 보장합니다.

3. 스파이럴 베벨기어 시스템의 설계 장점

는 나선형 베벨 기어 구동 메커니즘 점진적인 치아 맞물림을 허용하여 다음과 같은 결과를 가져옵니다.

• 낮은 진동 및 소음 수준
• 더 높은 토크 밀도
• 더욱 부드러운 모션 전송
• 내구성 강화

4. 비교 분석: K 시리즈와 기존 평행축 감속기

5. 기술 요약

는 K 시리즈 발 장착형 중공 축 나선형 베벨 기어 감속기 고효율 기어링과 강력한 지원 시스템을 통합하여 두 가지 모두를 보장합니다. 토크 신뢰성 그리고 기계적 정밀도 . 발 장착 구조는 구조적 안정성을 제공하는 반면, 중공 샤프트 구성은 구동 장비에 직접적이고 유연한 결합을 가능하게 합니다. 이 모든 것이 공간 절약형, 유지 관리 필요성이 적은 패키지 내에서 가능합니다.

III. 산업 응용 분야에서 K 시리즈 기어 감속기의 장점

1. 높은 전송 효율과 전력 밀도

의 결정적인 특징 중 하나는 K 시리즈 나선형 베벨 기어 감속기 탁월한 동력 전달 효율입니다. 정밀한 가공 덕분에 나선형 베벨 기어 , 장치는 다음과 같은 효율 등급을 달성할 수 있습니다. 96% ~ 98% , 기존 헬리컬 또는 스퍼 기어 감속기보다 훨씬 높습니다.

2. 컴팩트한 구조와 공간의 최적화

는 직각 구성 ~의 K 시리즈 발 장착형 중공 축 나선형 베벨 기어 감속기 90도 각도로 전력을 전달할 수 있어 보다 컴팩트한 기계 레이아웃 . 출력은 다음을 통해 전달되기 때문에 중공축 , 별도의 커플링 없이 감속기를 종동축에 직접 연결할 수 있어 기계설계가 단순화되고 설치시간이 단축되며 고장점을 최소화할 수 있습니다.

3. 강력한 부하 용량과 긴 서비스 수명

는 K 시리즈 나선형 베벨 기어 구동 메커니즘 고정밀도로 연마된 경화 합금강 기어를 사용합니다. 와 결합 발 장착형 베이스 그리고 optimized 베어링 배열 , 높은 반경방향 및 축방향 하중을 안정적으로 처리할 수 있어 가혹한 조건에서도 긴 작동 수명과 일관된 성능을 보장합니다.

4. 저소음 및 원활한 작동

는 나선형 베벨 기어 설계 점진적인 톱니 맞물림을 허용하여 소음과 진동 수준을 극적으로 줄입니다. 이는 K 시리즈 발 장착형 중공 축 나선형 베벨 기어 감속기 자동화된 조립 라인, 제약 기계, 로봇 시스템 등 소음에 민감한 환경에 적합합니다.

5. 간편한 설치 및 유지관리

• 발 장착형 구조로 설치 및 정렬이 간편합니다.
• 중공축 출력으로 다른 부품을 분해하지 않고 직접 장착이 가능합니다.
• 밀봉된 하우징은 내부 부품을 보호하고 윤활유 누출을 방지합니다.

6. 산업 응용 분야 전반에 걸친 다양성

7. 비용 효율성 및 수명주기 가치

초기 투자금액이 조금 높음에도 불구하고 K 시리즈 발 장착형 중공 축 나선형 베벨 기어 감속기 에너지 소비 감소, 유지 관리 비용 절감, 서비스 수명 연장을 통해 총 소유 비용(TCO)이 뛰어납니다.

8. 주요 장점 요약

IV. 다른 기어 감속기 유형과의 비교

1. 구조설계 및 기어종류별 비교

2. 효율성 및 성능 비교

3. 설치 유연성 및 공간 활용성

4. 내구성 및 유지관리 비교

V. 기술 매개변수 및 선택 가이드

1. 일반 기술 사양

2. 프레임 크기별 치수 개요

3. 기어비 및 출력 속도 계산

는 output speed can be calculated as:

출력 속도(rpm) = 모터 속도(rpm) ¼ 변속비(i)

예를 들어 모터 속도가 1,500rpm이고 감속기 비율이 50:1인 경우:

출력 속도 = 1500 ¼ 50 = 30rpm

4. 선택 기준 및 엔지니어링 고려 사항

5. 선택적 구성 및 사용자 정의

• 입력 유형: 모터 플랜지, 솔리드 입력 샤프트 또는 커플링 어댑터
• 장착 옵션: 수평, 수직, 벽면 또는 플랜지 장착
• 출력 설계: 수축 디스크가 있는 중공축, 키형 중실축 또는 스플라인 연결
• 냉각 시스템: 높은 부하/속도를 위한 오일 순환 또는 외부 냉각
• 씰링 옵션: 먼지나 습한 환경을 위한 강화된 씰
• 표면 처리: 해양 또는 식품 등급 사용을 위한 부식 방지 코팅

6. 선택 사례 예시

에이pplication: Conveyor system for packaging line

모터 출력: 4kW

필요한 출력 속도: 30rpm

작동 모드: 연속, 16시간/일

계산된 필수 비율 = 1500 ¼ 30 = 50:1

이상적인 선택: K67 또는 K77 충분한 토크 마진과 장기적인 안정성을 위해 50:1 비율의 시리즈입니다.

6. 유지 관리 팁 및 성능 최적화

1. 예방정비의 중요성

정기적인 예방 유지보수를 통해 지속적인 작동을 보장하고 수리 비용을 절감하며 서비스 수명을 연장합니다.

2. 권장 점검 일정

3. 윤활관리

• 고급 합성유(ISO VG 150~320)를 사용하세요.
• 투시창 중간 지점에서 오일 레벨을 확인하세요.
• 수직 설치에는 약간 더 많은 오일이 필요할 수 있습니다.
• 품질이 저하되거나 오염된 오일을 교체하십시오.
• 저온: 부동액 첨가제가 포함된 오일을 사용하십시오.
• 고속/고부하: 오일 순환 또는 외부 냉각 고려

4. 온도 및 진동 제어

5. 정렬 및 설치 무결성

• 진동이 없는 평평하고 견고한 베이스 보장
• 에이lign motor and input shafts precisely
• 중공축 맞춤이 안전한지 확인하세요.
• 전원을 켜기 전에 수동으로 감속기를 회전시키십시오.

6. 성능 최적화 기법

• 기어 하중 분포 최적화
• 적절한 공기 흐름과 냉각 유지
• 유휴 작업 시간 단축
• 조기 마모 감지를 위해 오일 분석 사용
• 피팅 감지를 위한 주기적인 소음 분석 수행

7. 일반적인 문제 해결

Ⅶ. 결론: K 시리즈 기어 감속기가 신뢰할 수 있는 선택인 이유

1. 성능, 정밀도, 효율성의 결합

는 K 시리즈 발 장착형 중공 축 나선형 베벨 기어 감속기 높은 효율(96~98%), 부드러운 토크 전달, 저소음 작동을 제공하므로 자동화, 컨베이어, 산업 기계에 이상적입니다.

2. 장기 내구성 및 유지관리 비용 절감

• 경화 합금강 기어
• 최적화된 베어링 배열
• 강화된 밀봉 시스템
• 간편한 서비스를 위한 모듈식 케이싱 설계

3. 광범위한 산업 적응성

4. 엔지니어링 장점 요약

5. 환경적으로 효율적인 동력 전달

높은 효율성은 낭비되는 에너지를 줄이고 열 발생을 최소화하며 윤활유 소비를 줄여 산업 운영의 지속 가능성을 지원합니다.

6. 미래 전망

K 시리즈의 향후 반복에서는 더 높은 토크 밀도, 더 낮은 소음 및 예측 유지 관리를 위한 통합 디지털 모니터링 센서를 제공할 것으로 예상됩니다.

7. 최종 생각

는 K 시리즈 발 장착형 중공 축 나선형 베벨 기어 감속기 기술적으로 진보되고 에너지 효율적이며 비용 효과적인 솔루션으로 일관되게 제공됩니다. 성능, 정밀도, 신뢰성 산업 전반에 걸쳐.

FAQ

1. K 시리즈 풋 장착형 중공축 스파이럴 베벨 기어 감속기의 주요 장점은 무엇입니까?

는 primary advantage is its combination of 고효율, 컴팩트한 직각 디자인, 중공축 출력 , 원활한 토크 전달, 저소음, 공간 절약형 설치가 가능합니다.

2. 내 응용 분야에 적합한 K 시리즈 발 장착형 중공 축 나선형 베벨 기어 감속기를 어떻게 선택합니까?

선택은 다음과 같은 요소를 기반으로 해야 합니다. 필요토크, 변속비, 입력동력, 장착자세, 사용환경 . 최적의 성능을 위해서는 적절한 정렬, 하중 계산 및 윤활 관리가 필수적입니다.

3. K 시리즈 감속기의 수명을 연장하려면 어떤 유지 관리가 권장됩니까?

정기적인 예방 유지 관리에는 다음이 포함됩니다.

• 점검 및 교체 윤활유
• 검사 씰, 베어링 및 패스너
• 모니터링 온도, 소음, 진동
• 적절한 보장 정렬 및 하중 분산
